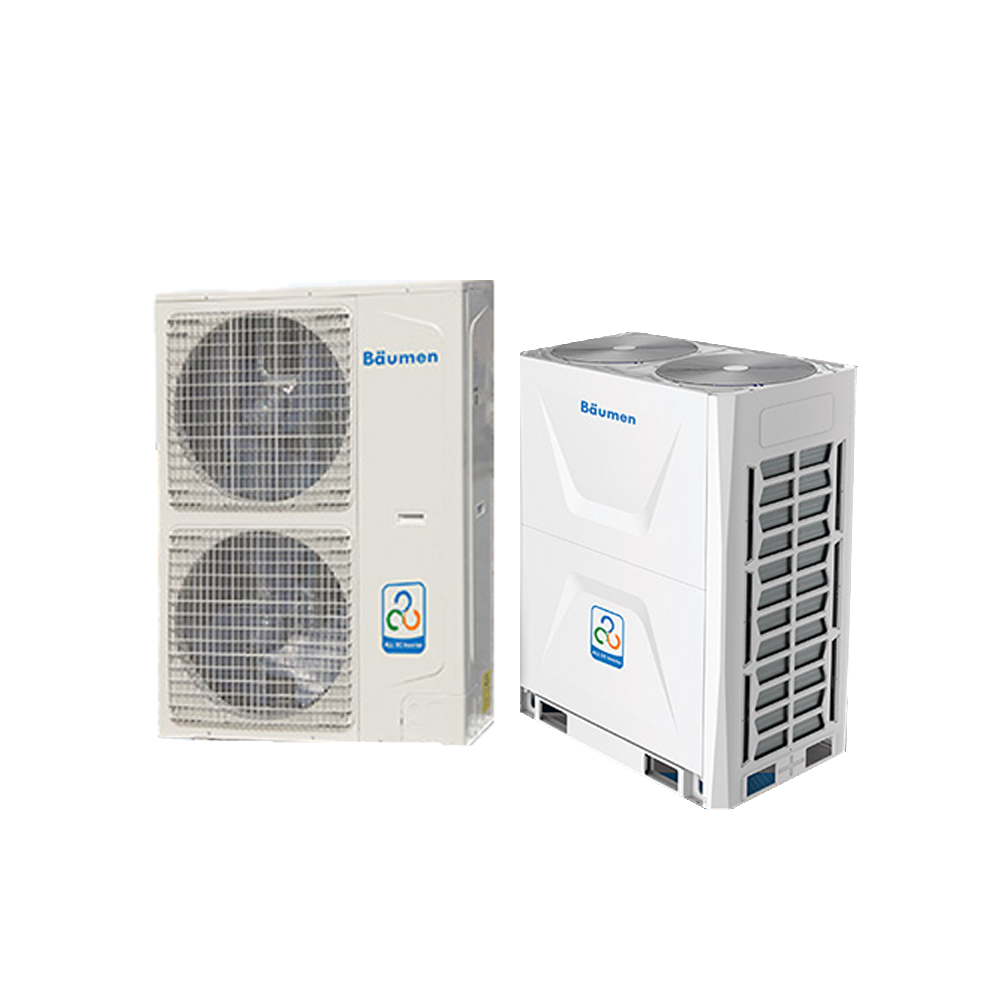

یونیت خارجی KW 14 مولتی وی Baumen

وی آر اف (VRF) چیست؟

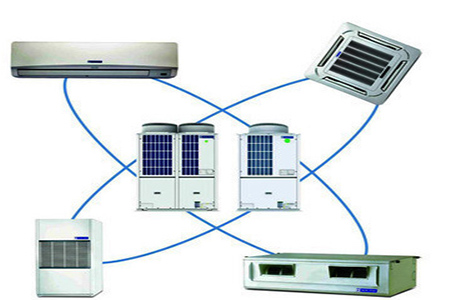

سیستم VRF دستگاه یکپارچه سرمایشی و گرمایشی است وVRF مخفف کلمه (Refrigent Variable Flow) به معنای جریان متغیر سیال در پنل های داخلی می باشد. وی آر اف (VRF) یا جریان متغیر مبرد، یک سیستم یک پارچه سرمایشی و گرمایشی است. که از دو قسمت اصلی، یونیت خارجی (Out Unit) و چندین یونیت داخلی (Internal Unit) ساخته می شود.

سیستم VRF متشکل از چندین یونیت داخلی که به وسیله لوله های مسی حاوی گاز مبرد به یونیت خارجی متصل می شوند به همین دلیل به کولر گازی مرکزی یا اسپلیت مرکزی معروف است. یونیت خارجی باید در یک محیط باز مانند پشت بام یا محوطه باز نصب گردد. محل نصب یونیت خارجی را باید طوری انتخاب گردد که لوله کشی راحت تر برای یونیت های داخلی امکان پذیر باشد و در صورت خرابی امکان دسترسی، تعمیر و نگهداری وجود داشته باشد.

اجزاء سیستم تهویه مطبوع وی آر اف (VRF)

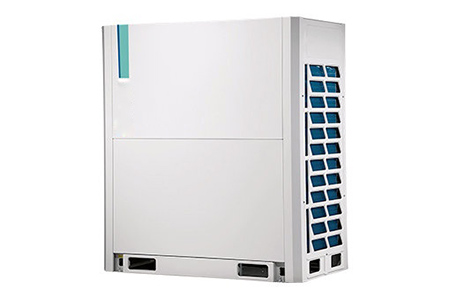

یونیت خارجی VRF: شامل کمپرسور، موتور الکتریکی، کندانسور، فن، شیر انبساط الکترونیکی، شیر Hat Gas by Pas، جدا کننده روغن (Oil Separator)، آکومولاتور، بدنه و شاسی دستگاه بیرونی که در فضای آزاد مانند پشت بام یا حیاط نصب می گردد.

یونیت داخلی VRF: شامل اواپراتور کویل با لوله های مسی و فین آلومینیومی، الکتروموتور، ترموستات، سینی درین، فن و بدنه که پنل های داخلی بسته به نوع کاربری و سلیقه ممکن است دیواری، سقفی یا کاستی باشد.

مشخصات فنی وی آر اف (VRF)

• ظرفیت سیستم های VRF بین 22 تا 252 کیلووات می باشد.
• امروزه در فناوری VRF از موتور هایی با مبدل جریان (کموتاتور)، الکترونیکی (EUM)، کمپرسور های پیچی با محرک معکوس گر، کمپرسور های چندتایی، مدار بندی پیچیده، مبرد و روغن،برگشت ها و کنترول هایی استفاده می شود که اجازه می دهند تا 60 واحد داخلی یا بیشتر به شکل متصل به یک واحد خارجی کار نماید.
• سیستم های مالتی اسپلیت (وی ار اف) متشکل از چند یونیت داخلی متصل به یک واحد خارجی می باشد.
• استفاده از کمپرسور اسکرال از نوع دیجیتالی اینورتر باعث می شود مصرف برق را به میزان قابل توجه کاهش می دهد.
• استفاده از سیستم Hat Pump در زمستان برای گرمایش.
• مجموع طول لوله کشی به صورت عمودی و افقی و شاخه ها تا 250 متر باشد.
• اختلاف ارتفاع بین دو شاخه حداکثر 15 متر باشد.

مزایای سیستم وی آر اف (VRF)

1. در وی آر اف می توان به صورت همزمان از پنل های داخلی متفاوت (کاستی، دیواری، سقفی توکارو کانالی) استفاده نمود.
2. کارکرد دستگاه وی آر اف به صورت آرام و بی صدا است.
3. امکان لوله کشی با طول زیاد و انعطاف پذیری در نصب به صورت افقی 100 متر و به صورت عمودی تا 50 متر
4. کنترول هر یونیت داخلی به صورت مجزا
5. مقرون به صرفه و کاربردی بودن وی آر اف در هتل ها و مناطق گرمسیر
6. صرفه جویی در هزینه برق و مصرف پایین دستگاه VRF نسبت به داکت اسپلیت
7. استقلال فضاها از دیگر ویژگی های سیستم VRF می باشد.
8. قابلیت اتصال 64 یونیت داخلی
9. طیف کار گسترده از 20- تا 48 درجه سانتی گراد
10. بازدهی بالا تا حدود EER=4.3 و COP= 4.4
11. قابلیت اطمینان بالا و پشتیبانی مطمئن
