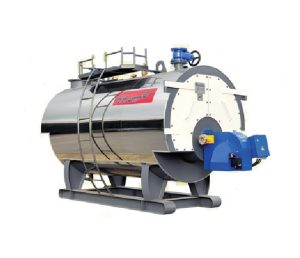

دیگ آبکرم فولادی سه پاس کاسپین بویلر

دیگهای فولادی آبگرم سری  سه پاس افقی

کلیه بویلرهای آبداغ و آبگرم شرکت کاسپین بویلر بر اساس استاندارد بین المللی BS 2790-92 یا BS 855 یا ISIRI 4231 و ISIRI 7911 تحت نظارت شرکت بازرسی کیفیت و استاندارد ایران طراحی و ساخته می شوند. از مشخصات کلی طراحی آنها می توان به راندمان بالا و عمر طولانی اشاره کرد .

از مشخصات کلی طراحی آن می توان به راندمان بالا و عمر طولانی آن اشاره کرد.

بویلرهای آبداغ وت بک با حجم کوره زیاد، سطح بالای انتقال حرارت در کوره و محفظه برگشت نسبت به مدل های شعله برگشتی مناسب تر هستند .

اصول طراحی شعله برگشتی

-شعله مشعل در کوره به علت احتراق تحت فشار برگشت می کند

-گازهای داغ برگشتی مجدداً با شعله مشعل برخورد کرده و فرایند احتراق کامل می شود

– حرارت تولید شده از طریق انتقال حرارت تابشی تماماً به آب منتقل می شود.

– انتقال کامل حرارت در طول مسیرهای متوالی با ترکیب انتقال حرارت جابجایی و تابش مسیر می شود

– توربولاتورها با افزایش سرعت گازهای احتراق ،انتقال حرارت جابجایی در سطح لوله را در ماکزیمم مقدار نگه می دارند

کلیه قسمتهای تحت فشار از فولاد آتشخوار DIN17155 17MN4 و A 516 GR 70 ساخته می شوند

تیوب های عبور دود دیگ مطابق استاندارد DIN17175 ST 35.8 می باشد

الکترود های مصرفی بر اساس استانداردبرای جوشهای نفوذی از نوع 6010 و برای جوشهای تکمیلی از نوع 7018 بوده که قبل از فرآیند جوشکاری در هیترهای مخصوص تا دمای 300 در جه پیش گرم شده و سپس مورد استفاده قرار می گیرد .

جوشکاری قسمت های تحت فشار بصورت اتوماتیک (زیر پودری ) و نیمه اتوماتیک انجام شده و کلیه جوشکاریها بر اساس WPS و PQR توسط جوشکاران با صلاحیت صورت می گیرد

در صورت درخاست مشتری نصب توربولاتور در داخل لوله های آتش می تواند راندمان را افزایش و مصرف سوخت را بین 3 تا 12 درصد کاهش دهد .

بازرسان شرکت بازرسی کیفیت و استاندارد ایران کلیه جوشها را مورد آزمایش آلتراسونیک و رادیوگرافی قرارداده و در نهایت دیگ ها تا 5/1 برار فشار طراحی با پمپ های تحت فشار مورد تست هیدرو استاتیک قرار می گیرند .

مشخصات دستگاه

مشخصات فنی

اطلاعات فنی طراحی وت بک:

-طراحی وت بک ماکزیمم استفاده از سطح حرارتی

-امکان افزودن اکونو مایزر به منظور کاهش مصرف سوخت

-احتراق آسانتر و مصرف کمتر سوخت در مشعل

-سه پاس مناسب برای کارکرد با مشعلهای پرشر جت و روتاری کاپ

گازهای خروجی با حداقلNOX  و SOX

کارکرد ایمن و سهولت در تعویض لوله

-اینرسیحرارتیپایین و در نتیجه انتقال حرارت مناسب تر

-توزیع مناسب بار گرمایی

-هزینه نگهداری پایین

اطلاعات فنی طراحی شعله برگشتی

-ترکیب تکنولوژی پیشرفته و ساخت عالی

-عمر طولانی

-مناسب برای استفاده از گازهای طبیعی ،LPG و گازوئیل

-امکان نصب اکونومایزر به منظور کاهش مصرف سوخت
